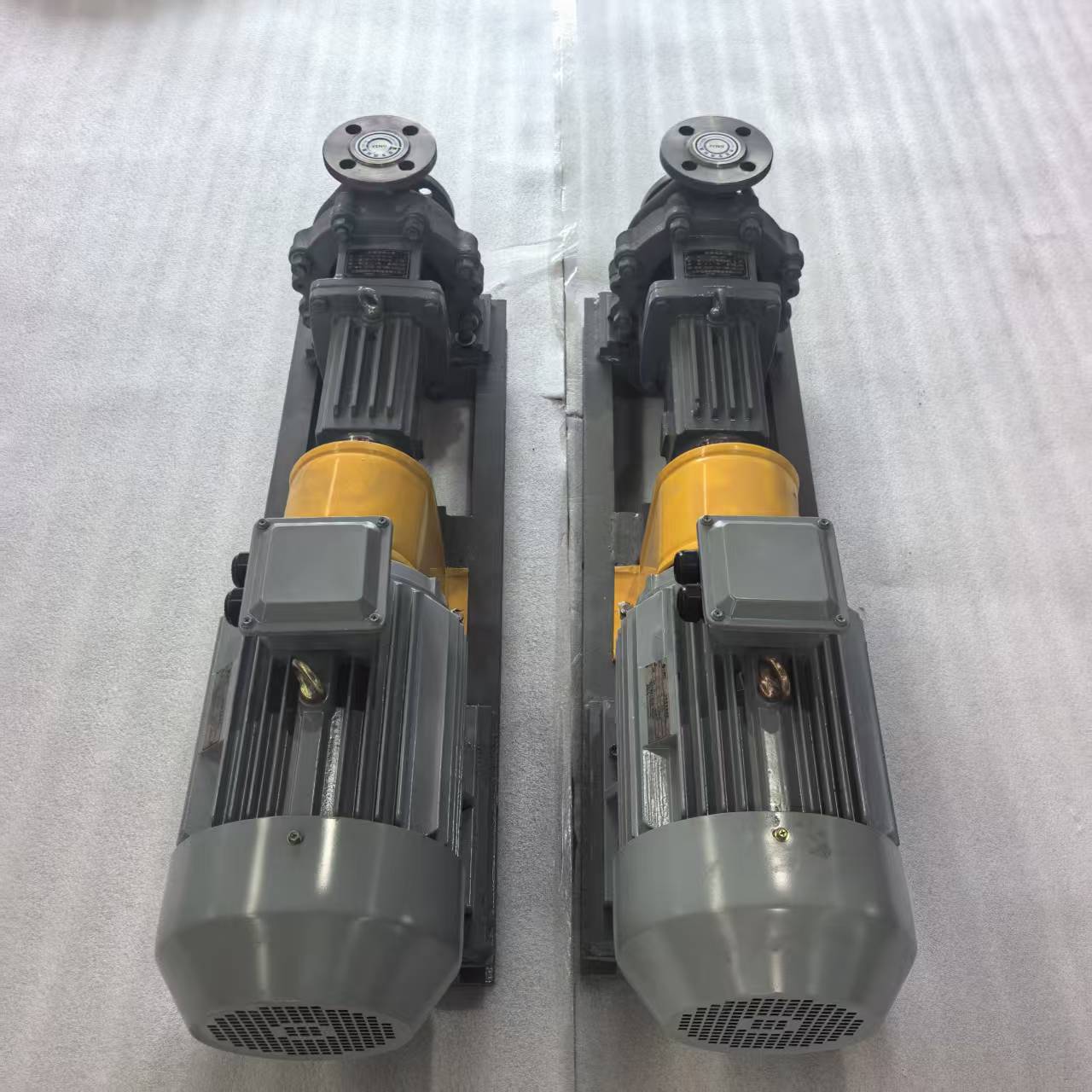

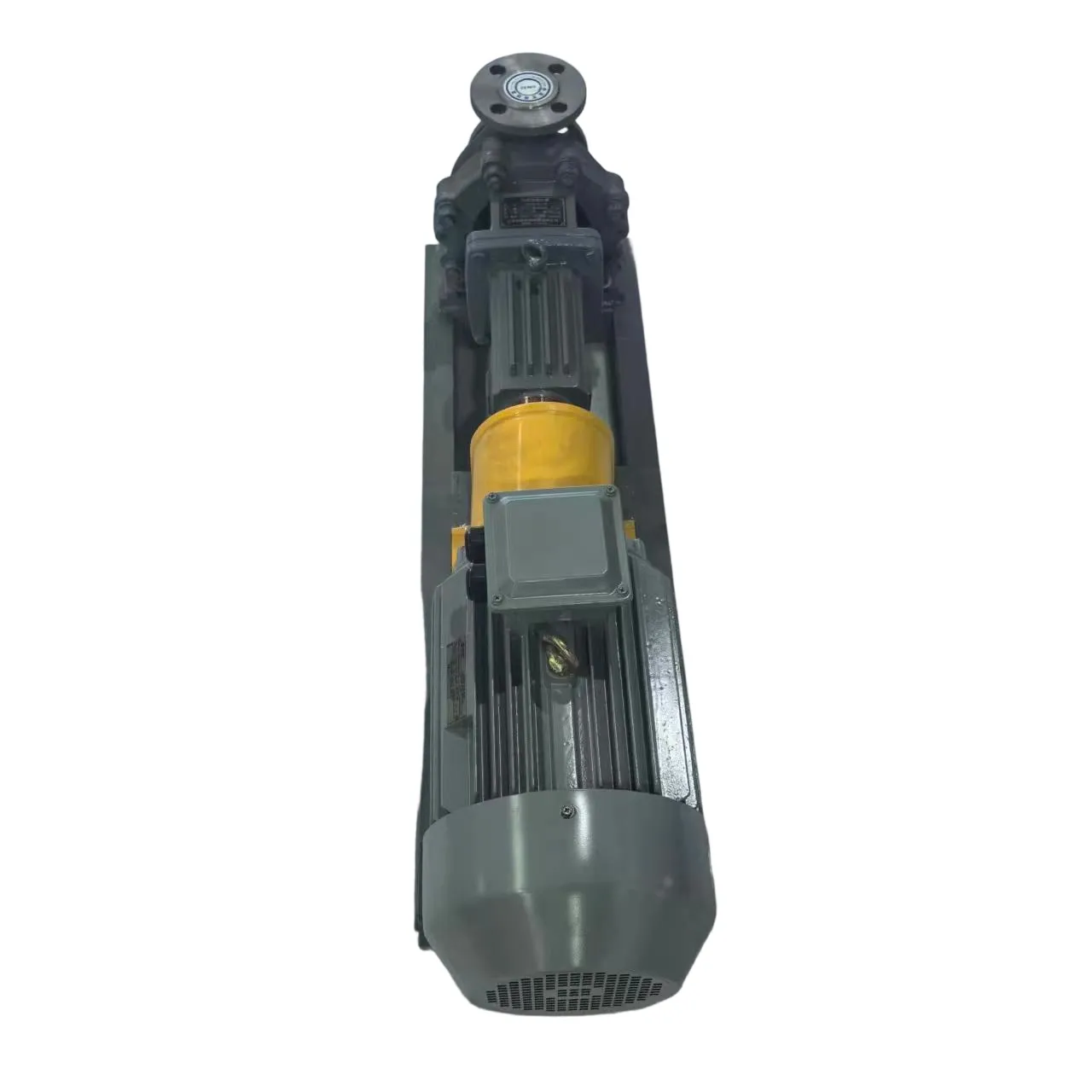

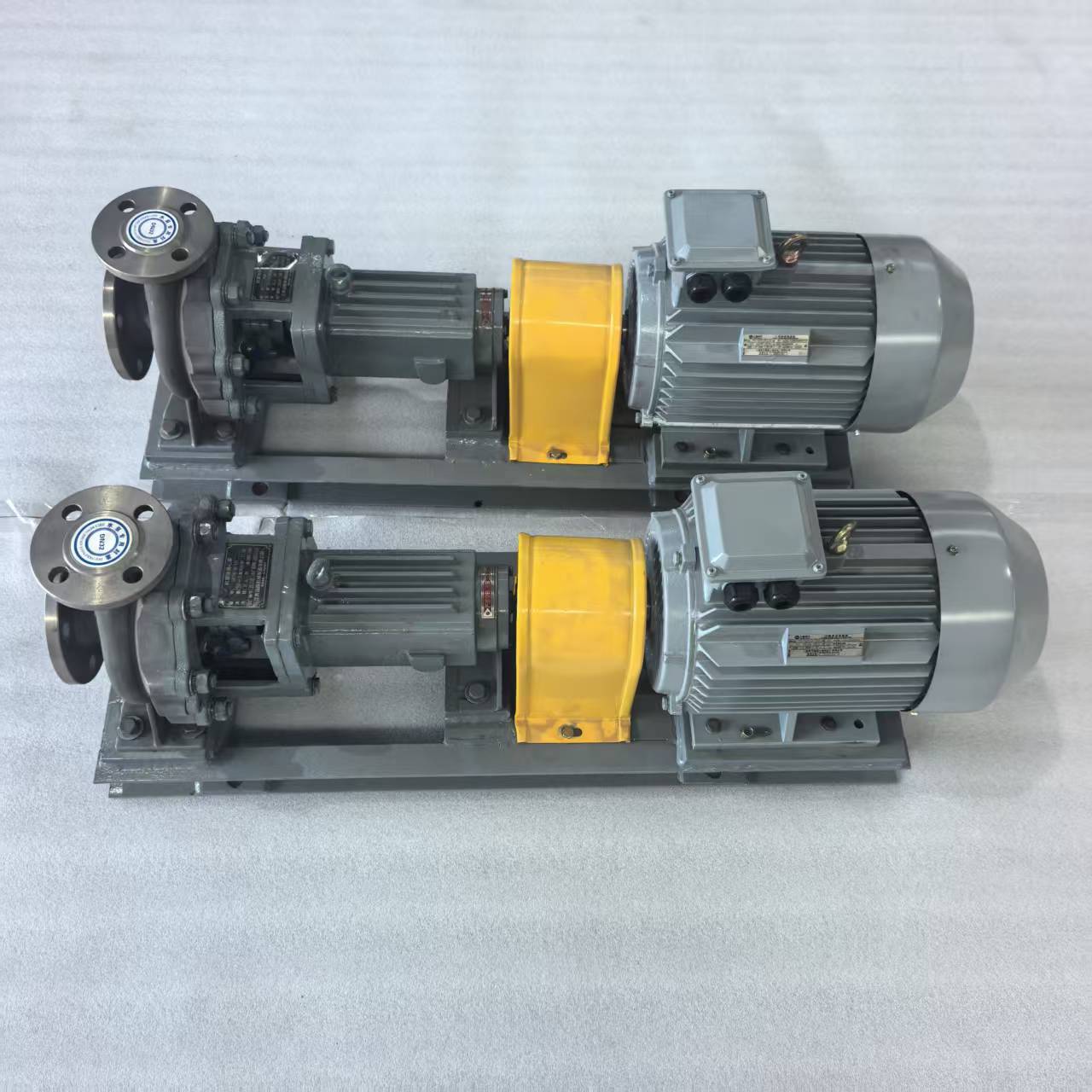

Pam Kimia Centrifugal IH

Pam kimia centrifugal IH adalah pam mendatar, satu peringkat, satu sedutan untuk pemindahan cecair industri. Ia direka bentuk mengikut dimensi pam sedutan hujung piawai. Oleh itu, ia menawarkan liputan model yang luas dan penggantian bahagian biasa yang mudah.

Pam ini digunakan terutamanya untuk cecair bersih dan korosif dengan kelikatan hampir sama dengan air. Bahan dan pengedap yang sesuai membolehkannya memindahkan asid, alkali, pelarut, larutan garam, dan cecair proses lain.

Sebagai pengeluar pam industri, kami memilih saiz pam, bahan basah, pengedap aci, motor, dan tapak mengikut data operasi setiap pelanggan.

Spesifikasi Teknik Pam Kimia IH

Prestasi sebenar bergantung pada model yang dipilih, diameter impeller, kelajuan pam, ketumpatan cecair, kelikatan, dan suhu.

Parameter Rujukan untuk Pam dalam Gambar

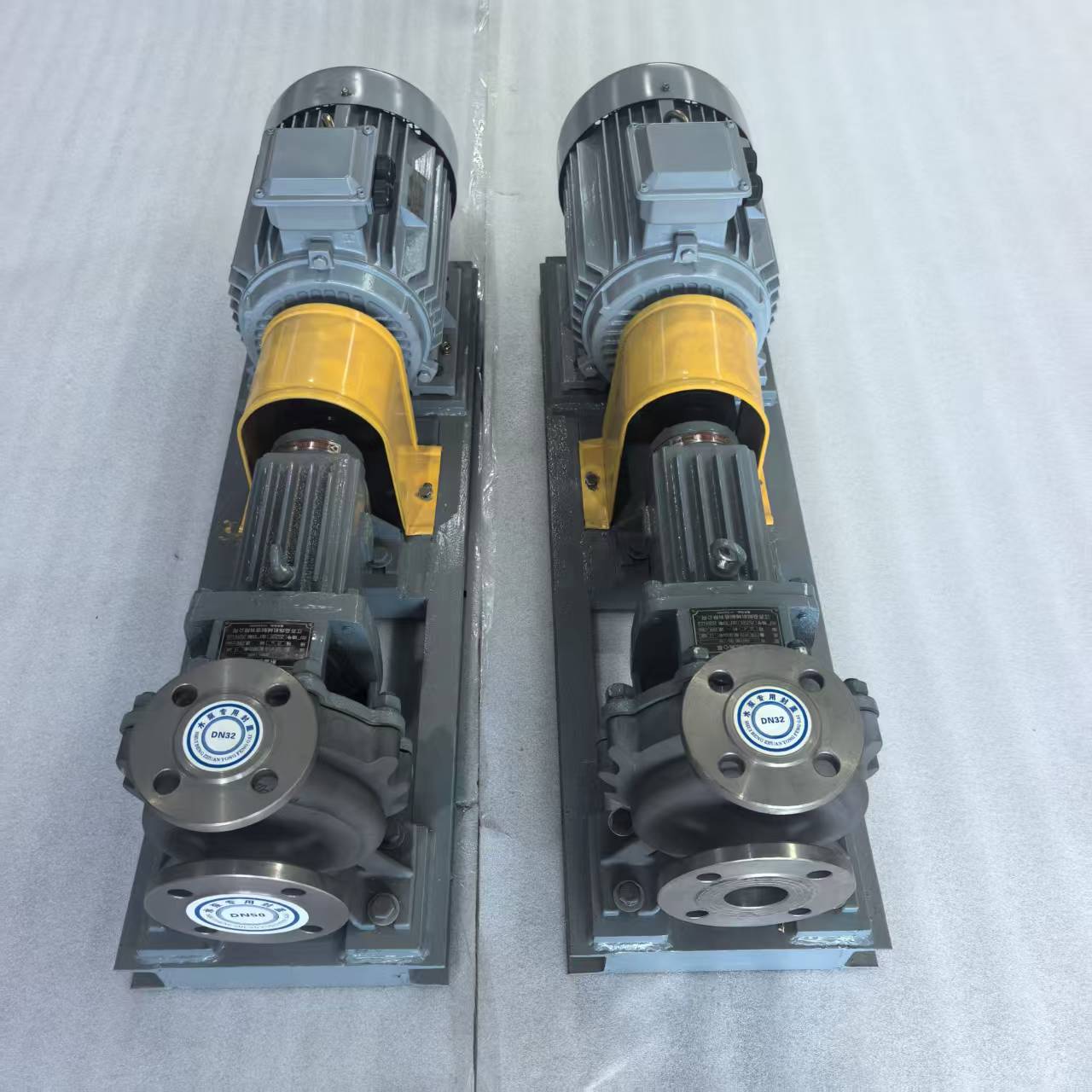

Foto menunjukkan pam dengan sambungan sedutan DN50 dan pancutan DN32. Oleh itu, ia konsisten dengan siri IH50-32.

Model akhir tidak boleh dikenal pasti daripada saiz bebibir sahaja. Diameter impeller dan papan nama juga mesti diperiksa.

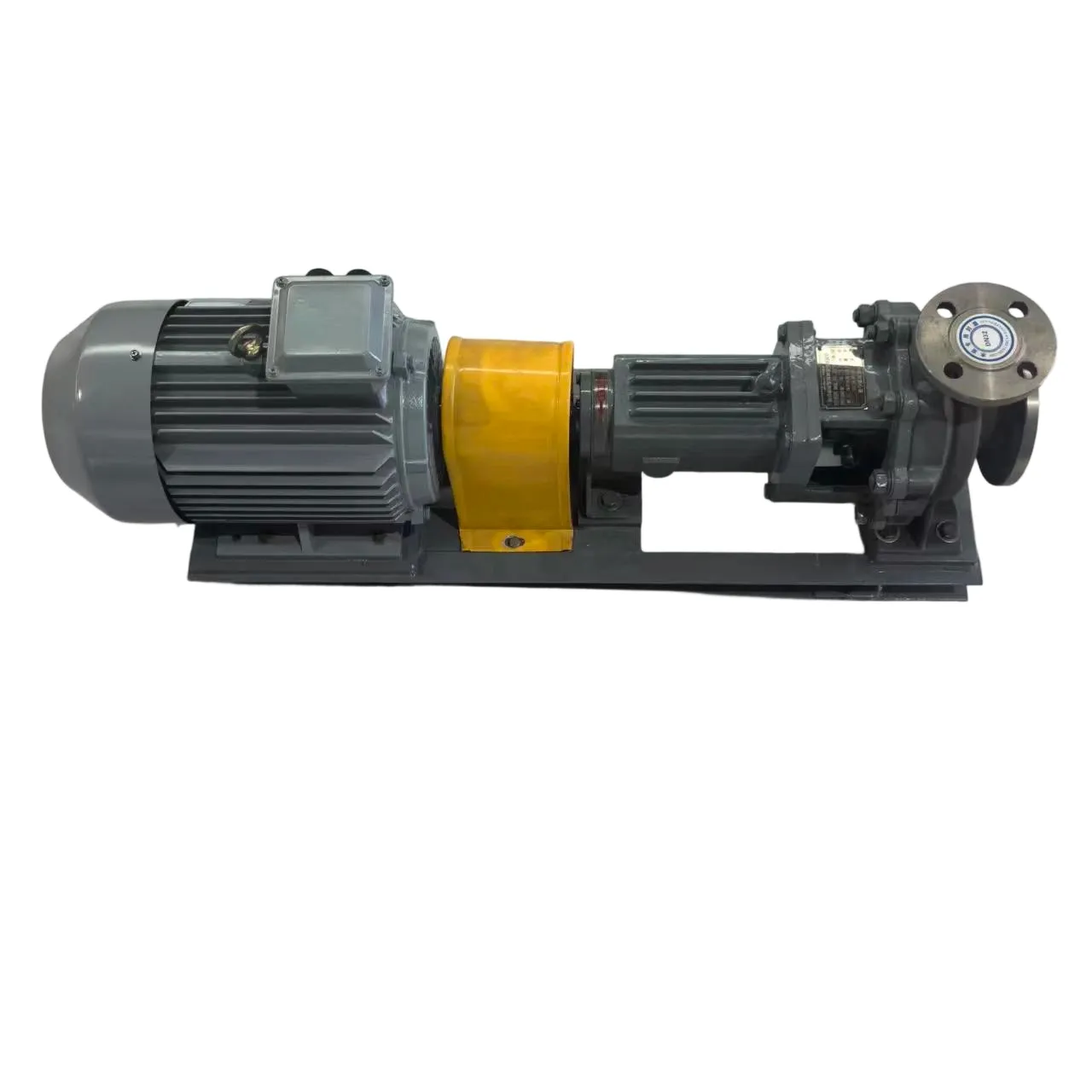

Struktur Sedutan Hujung Mendatar

Cecair memasuki pam melalui masuk paksi mendatar. Seterusnya, impeller berputar meningkatkan kelajuan cecair. Selubung volut kemudian menukar sebahagian kelajuan ini kepada tekanan dan mengarahkan cecair melalui pancutan atas.

Bahagian utama termasuk:

• Selubung pam
• Impeller tertutup
• Penutup pam
• Aci pam
• Gelung aci boleh diganti
• Kamar pengedap
• Rumah galas
• Gandingan fleksibel
• Pelindung gandingan
• Motor elektrik
• Papan tapak keluli

Struktur ringkas ini menyokong operasi stabil. Selain itu, pam dan motor dipasang pada satu tapak, yang memudahkan pemasangan dan penjajaran.

Reka Bentuk Cabutan Belakang

Pam kimia centrifugal IH menggunakan struktur cabutan belakang. Akibatnya, juruteknik boleh mengeluarkan托架 galas, aci, pengedap, dan impeller dari sisi motor.

Selubung pam boleh kekal disambungkan kepada paip masuk dan keluar semasa banyak tugas servis. Oleh itu, pemeriksaan rutin mengambil masa kurang dan menyebabkan gangguan kurang kepada sistem paip.

Pilihan Bahan Tahan Korosi

Bahan yang betul bergantung pada kimia, kepekatan, suhu, dan masa operasi. Bahan basah yang tersedia mungkin termasuk:

• Keluli tuang
• Keluli tahan karat 304
• Keluli tahan karat 304L
• Keluli tahan karat 316
• Keluli tahan karat 316L
• Keluli tahan karat dwi
• Aloi tahan korosi lain

Selubung, impeller, gelung aci, permukaan pengedap, dan gasket harus dipilih sebagai satu sistem bahan lengkap. Contohnya, bahan selubung yang sesuai sahaja tidak boleh menghalang kegagalan jika pengedap atau gasket tidak serasi dengan cecair.

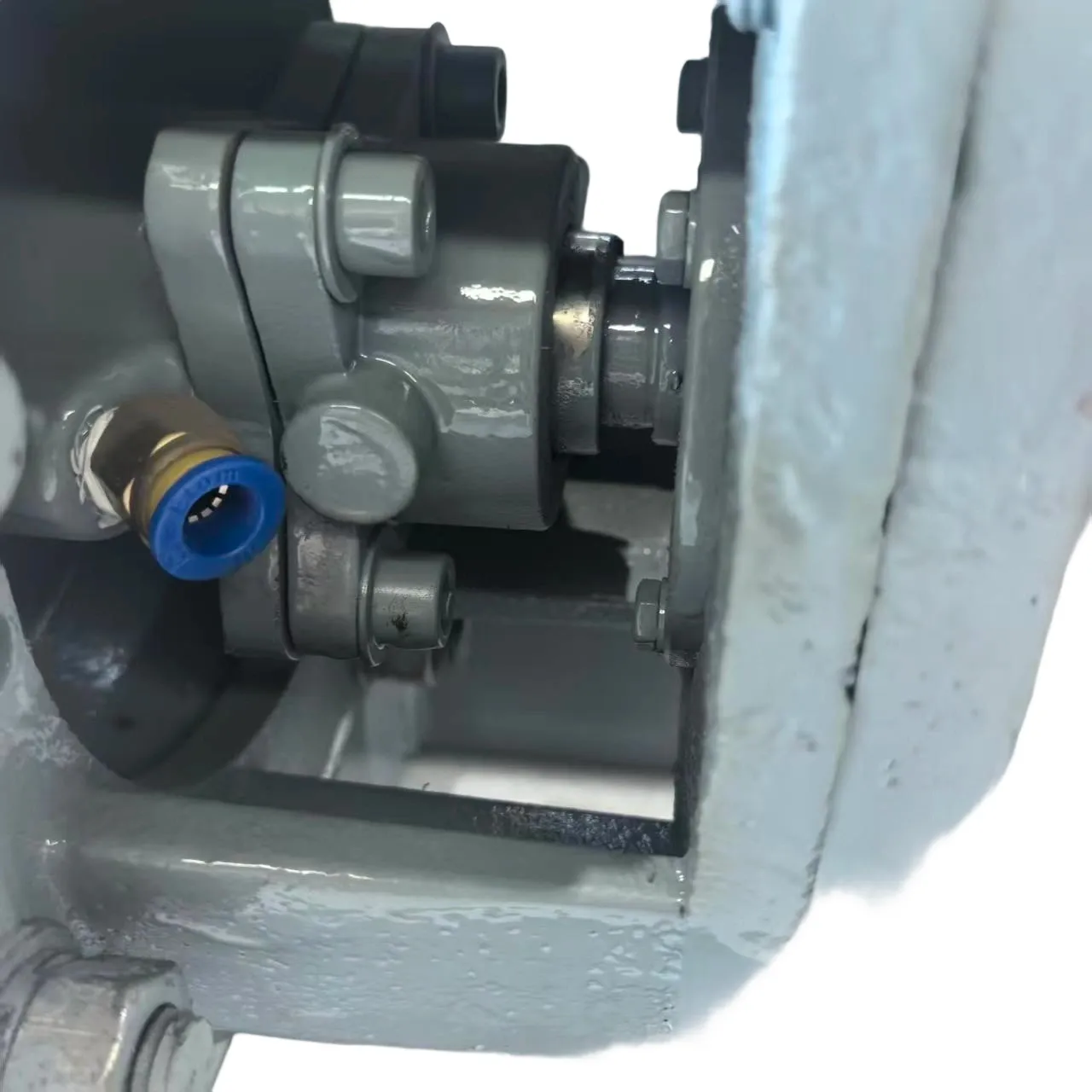

Pilihan Pengedap Aci

Pengedap mekanikal biasanya digunakan untuk pemindahan kimia kerana ia menyediakan kebocoran terkawal dan pemasangan padat. Permukaan pengedap mungkin menggunakan karbon, seramik, silikon karbida, atau tungsten karbida.

Pengedap pengepakan juga tersedia untuk tugas terpilih. Sementara itu, pengedap mekanikal berganda, jaket penyejuk, atau sistem pencucian luar boleh dibekalkan untuk cecair panas, toksik, penghabluran, atau mudah terbakar.

Pemilihan pengedap harus mempertimbangkan suhu cecair, tekanan wap, pepejal, tekanan sedutan, dan kebocoran yang dibenarkan.

Kelebihan Produk Utama

• Pilihan luas kadar aliran dan ketinggian
• Dimensi pam piawai
• Bahagian basah keluli tahan karat yang kuat
• Prestasi stabil untuk operasi berterusan
• Penyelenggaraan cabutan belakang yang mudah
• Beberapa pilihan pengedap mekanikal
• Gelung aci boleh diganti
• Motor piawai atau kalis letupan
• Voltan dan frekuensi tersuai
• Pemasangan pam dan motor lengkap

Aplikasi Industri

Pam kimia centrifugal IH digunakan secara meluas dalam:

• Pemprosesan kimia
• Penyulingan petroleum
• Pengeluaran farmaseutikal
• Pembuatan baja
• Pemindahan asid dan alkali
• Pencucian logam
• Garis penyaduran
• Pengeluaran kertas dan pulpa
• Kilang tekstil dan gentian sintetik
• Pemprosesan makanan
• Rawatan air sisa industri
• Sistem air loji kuasa

Pam piawai bertujuan untuk cecair bersih tanpa pepejal keras. Cecair yang mengandungi kristal, zarah kasar, atau tahap pepejal tinggi memerlukan semakan teknikal berasingan.

Pemasangan dan Operasi Selamat

Pasang pam pada asas rata dan tegar. Juga, sokong paip masuk dan keluar secara bebas. Berat paip tidak boleh bertindak pada bebibir pam.

Sebelum bermula, isi selubung pam dan garis sedutan dengan cecair. Pam IH tidak mandiri dan tidak boleh berjalan kering.

Pegawai operasi juga harus:

• Periksa penjajaran gandingan
• Sahkan putaran motor
• Buka injap masuk sepenuhnya
• Keluarkan udara dari selubung
• Periksa pelincir galas
• Elakkan operasi panjang dengan keluaran tertutup
• Monitor kebocoran pengedap dan getaran
• Periksa suhu galas dan motor

Operasi yang betul melindungi pengedap dan galas. Selain itu, ia membantu pam kekal dekat dengan julat kecekapan yang dipilih.

Penyesuaian dan Ujian Pengeluar

Kami menyediakan pemilihan hidraulik, padanan bahan, konfigurasi pengedap, pemilihan motor, pemasangan, dan pemeriksaan. Perkhidmatan tersuai termasuk:

• Bahagian basah 304, 316, atau 316L
• Motor piawai atau kalis letupan
• Voltan dan frekuensi tersuai
• Piawai bebibir alternatif
• Pemilihan bahan pengedap mekanikal
• Pemotongan impeller
• Papan tapak dan salutan tersuai
• Ujian prestasi kilang
• Pembekalan bahagian ganti
• Pembungkusan eksport

Untuk pemilihan tepat, sila berikan nama cecair, kepekatan, suhu, ketumpatan, kelikatan, aliran yang diperlukan, ketinggian total, keadaan sedutan, voltan, frekuensi, dan jam operasi.

Soalan Lazim

Bolehkah pam IH memindahkan asid sulfurik?

Ia boleh memindahkan larutan asid sulfurik terpilih apabila bahan dan pengedap sesuai dengan kepekatan dan suhu.

Adakah pam kimia centrifugal IH mandiri?

Tidak. Isi pam dan paip sedutan sebelum bermula.

Bolehkah ia menangani zarah pepejal?

Model piawai bertujuan untuk cecair bersih. Pepejal keras atau kasar mungkin merosakkan impeller dan pengedap.

Bolehkah motor kalis letupan dibekalkan?

Ya. Motor boleh dipadankan
